特性
|
3轴伺服/步进电机控制 |
|
|
32位PCI总线，即插即用 |
|
|
每轴最大输出脉冲频率1.2MHz |
|
|
位置控制、速度控制2种模式 |
|
|
软件实现多轴直线查补 |
|
|
最多31路数字输入，24路数字输出 |
|
|
一台PC机可同时使用15块运动控制卡，控制45轴 |
概述
DMC1380运动控制专用芯片设计的PCI总线3轴脉冲式运动控制卡，具有编程简易、稳定可靠、价格便宜等特点，是点位运动控制的首选。
DMC1380适合于控制各种步进电机、交流伺服电机，每轴位置指令脉冲频率可达1.2MHz。可用单路脉冲（脉冲+方向）或双路脉冲（CW脉冲+CCW脉冲）方式输出，可以使差分式或单端式。
DMC1380主要用于多轴点位运动控制，具有梯形速度控制功能，可用软件实现多轴直线查补。电机和I/O信号全部布置在两个37针插座上。电机控制接口上的I/O信号有光电隔离，另一个37针接口上的IO不带隔离。
DMC1380卡包含55路I/O端口。其中15路输入口为光电隔离，8路输出口为光电隔离；其它输入输出口为非隔离。DMC1380具有较高的I/O驱动能力，可直接控制小型继电器、电磁电磁阀、指示灯等开关器件。
应用范围
| 半导体产品自动加工和测试设备 |
| 电子产品自动加工和测试设备 |
|
生物、医学自动采样、处理设备 |
|
自动包装设备 |
| 数控钻孔设备 |
|
硬件规格 |
|
|
控制轴数 |
3轴 |
|
最大脉冲频率 |
1.2MHz |
|
位置脉冲设置范围 |
24位 |
|
脉冲信号输出类型 |
差分信号；单端信号 |
|
脉冲信号模式 |
脉冲/方向；双脉冲 |
|
控制模式 |
位置控制、速度控制 |
|
速度曲线 |
梯形 |
|
工作温度 |
0°C—50°C |
|
储存温度 |
-20°C—80°C |
|
湿度 |
5-85%，非结露 |
|
插槽电源（输入） |
±5VDC±5%，最大900mA |
|
外部电源（输入） |
±2-24VDC±5%，最大500mA |
|
PC机同时工作的运动控制卡数 |
15块 |
软件支持
|
windows操作系统 |
|
支持Windows XP/2K/NT/98/WIN7 |
| 推荐使用VB/VC++/CB/LabView编程工具 |
|
MOTION 1000演示软件可帮助客户了解运动函数、检测硬件系统 |
运动控制卡I/O接口信号
| 机械限位、减速、原点信号 |
±EL，SD，ORG 可定义为通用数字输入信号 |
|
同步开始/结束、同时减速信号 |
STA，STP |
|
通讯数字I/O |
尺寸 |
|
|
通讯数字输入口 |
31路，其中15路光电隔离，16路无隔离 |
164mm*98.4mm |
|
通讯数字输出口 |
24路,其中8路光电隔离、16路无隔离 |

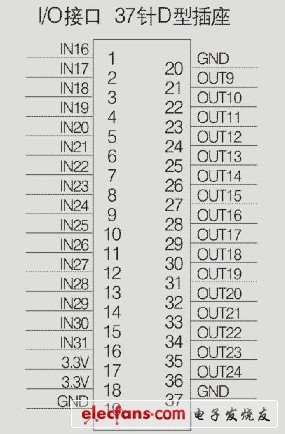

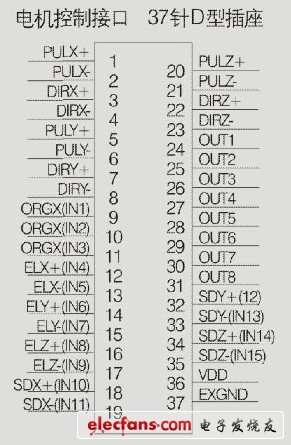

接口信号描述
