MAX8939电源管理IC包含了必要的物资支持基于英特尔移动通讯(IMC)61XX 3G平台的手机设计和功能 。的MAX8939设计平台所有外围组件，也提供了必要的信号控制的61XX基频处理器。 的集成的锂离子充电器是保护高达28V的输入和功能的USB供应一个保护输出电压收发器。专有的热调节电路，模具的温度，或限制在快速充电的IC暴露在环境温度较高时，允许的最大充电不损坏IC。一个专用的电流稳压器是驾驶充电指示灯 LED 4个可编程的低噪声，低压差线性稳压器(LDO)提供对噪声敏感的外围设备的供应。一个高功率振动器驱动器在70 PWM水平和4个输出电压可编程。MAX8939还提供了两个升压转换器，一个高功率，低电压(5V)提供一个外部音频放大器或照相机闪光灯，以及一个高电压(28V)的显示屏和键盘背光的供应 。两个集成的电流调节器25毫安提供独立的斜坡上升和斜坡式控制，可编程通过I ² C 的MAX8939是一种高度集成的IC，需要极少的外部元件，是在一个紧凑的2.5 ×3.0毫米，0.65毫米最大高度晶圆级封装(WLP)。

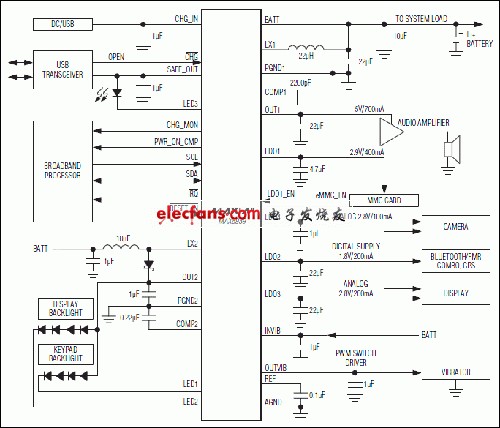

关键特性
升压转换器
700毫安保证输出电流
I ² C可编程输出3.5V至5.0V，16级
超过90%的效率
片上的场效应管和同步整流器
固定的2MHz PWM开关
小型2.2μH到10μH电感器
白光LED升压转换器
28V的最大升压输出电压
60毫安输出电流
综合NMOS功率开关
超过90%的效率
固定的2MHz开关
小型4.7μH到10μH电感器
25毫安两个独立可编程的电流稳压器
I ² C可编程输出电流(50μA至25.25毫安)与128步的伪登录调光
独立可编程的(向上/向下)计时器
低压差(150mV的最大)
线性单节Li +电池充电器
无需外部MOSFET，反向阻断二极管，或电流检测电阻
可编程快速充电电流(1.5A RMS最大)
可编程断电流阈值
专有模具温度调节控制
输入电压范围为4.1V至10V输入
高达28V的过压保护
低压差电压(500mA时为300mV)
输入功率源检测输出
输入过压保护(SAFE_OUT)从4.75V输出
充电电流监视器输出
LED指示灯
硬件输入使能
充电过程中的5S看门狗功能
四个低噪声LDO
400毫安1X，2 × 200mA和1倍100mA输出电流
高65分贝(典型值)的PSRR
低噪音(45μV RMS典型)
可编程输出电压1.7V至3.2V
低静态电流(25μA典型值)
400毫安LDO的硬件使能输入
振动器驱动程序
保证200mA输出电流
可编程输出电压1.3V至V INVIB
重复频率23.8kHz
PWM速度控制在70个步骤
主动停止制动
61XX基带控制接口
MAX8939通过I ² C接口控制
低电平有效RESET_IN复位输入
充电器检测PWR_ON_CMP输出
低电平有效的IRQ中断输出
2.7V至5.5V电源电压范围
热关断
