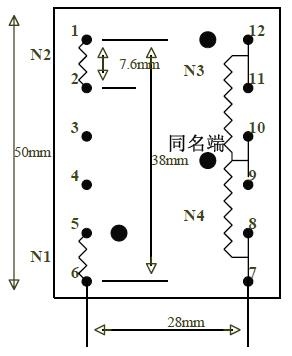

EI50磁芯高频变压器制作
N1=28匝:初级绕组（平绕）
用φ0.33×4股在内层绕14匝外层绕14匝
N2=5匝:辅助供电绕组
用φ0.5绕5匝任意同名端
N3=8匝:次级绕组（平绕）
用φ0.38×8股绕8匝
N4=8匝:次级绕组（平绕）
用φ0.38×8股绕8匝
技术要求：磁芯与磁芯无气隙
保持紧闭合使N1电感量大于4mH。
注意：绕组和绕组之间必须绝缘
