MN6930B的引脚图及其应用

MN6930B的引脚图及其应用说明：

MN6930B特点:

采用CMOS工艺。

推荐电源电压为3V。

8个键入端和6个键出端构成8×6键盘矩阵。

内部振荡器的输入端和输出端之间接晶振来产生基准信号(频率为420kHz)，基准信号经12分频后产生定时(时钟)脉冲信号和红外载波信号(频率为35kHz)。

22脚双列直插式塑料封装。

配套使用型号为M50110P/AP/BP/CP。

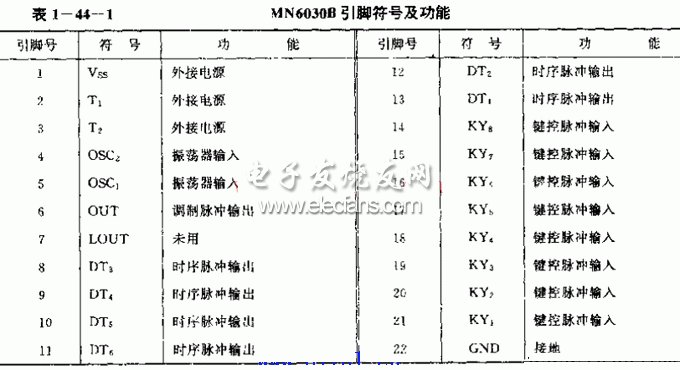

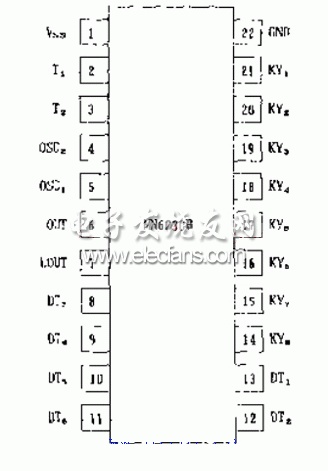

引脚排列图 :

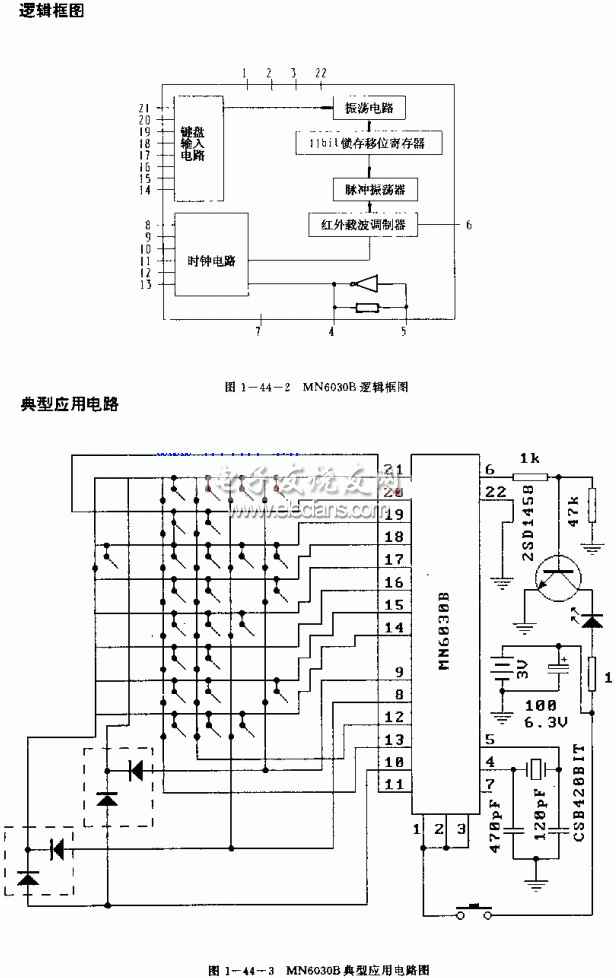

MN6930B应用于录像机红外线遥控发射电路
