本文主要介绍74ls279中文资料，首先介绍了74ls279引脚图及功能，其次介绍了74ls279逻辑图和真值表，最后阐述了74ls279极限值和特性，具体的跟随小编一起来了解一下吧。
74ls279为四个/R-/S 锁存器，共有 54/74279 和 54/74LS279 两种线路结构型式，其主要电器特性的典型值如下（不同厂家具体值有差别）：
四个锁存器中有 2 个具有 2 个置位端（/SA，/SB）。当/S 为低电平，/R 为高电平时，输出端 Q 为高电平。当/S 为高电平，/R 为低电平时，Q 为低电平。当/S 和/R 均为高电平时，Q 被锁存在已建立的电平。当/S 和/R 均为低电平时，Q 为不稳定的高电平状态。对/SA和/SB，/S的低电平表示/SA和/SB只要有一个为低电平，/S的高电平表示/SA和/SB均为高电平。
74ls279引脚图及功能
引脚功能
1Q~4Q————————输出端
/1S~/4S————————置位端（低电平有效）
/1R~/4R————————复位端（低电平有效）

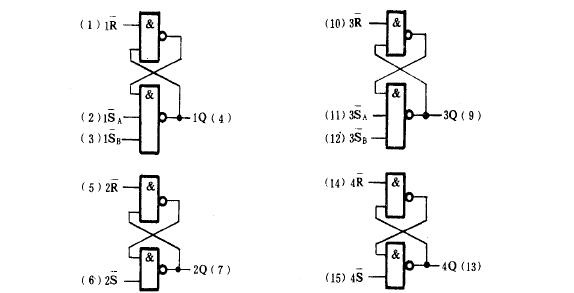

74ls279逻辑图

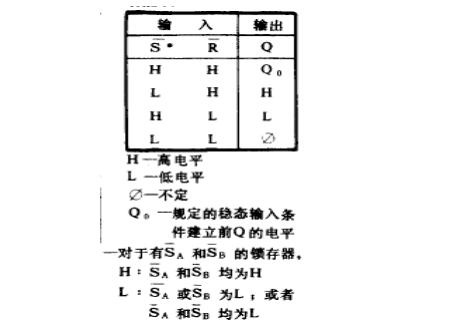

74ls279真值表
74ls279极限值
电源电压 …………………………………………7V
输入电压
54/74279 …………………………………5.5V
54/74LS279 …………………………………7V
截止态时流入输出端电流 …………………………1mA
工作环境温度
54XXX …………………………………-55~125℃
74XXX …………………………………0~70℃
存储温度 …………………………………………-65~150℃

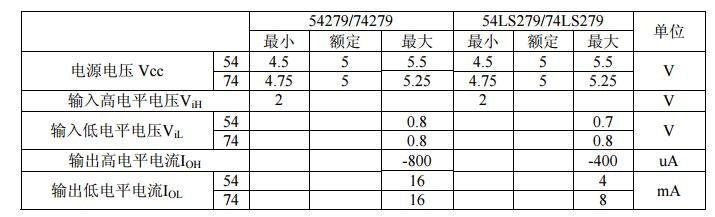

74ls279推荐工作条件
74ls279特性

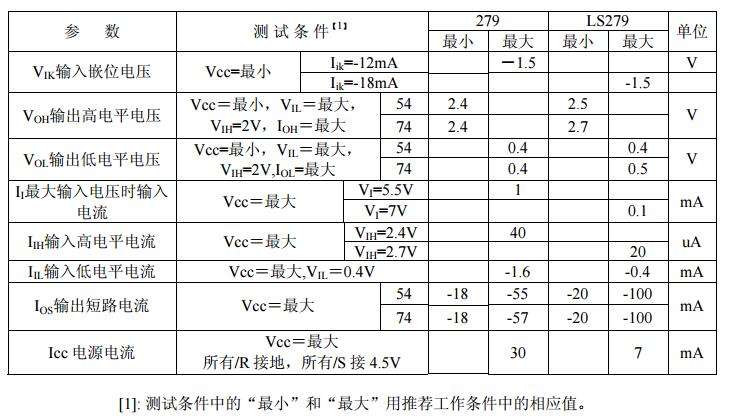

1、静态特性

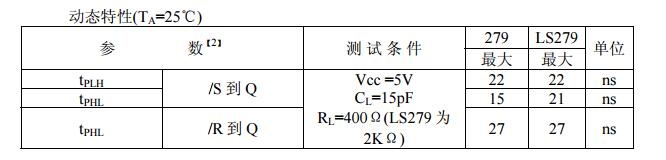

2、动态特性
tpuH输出由低到高传输延迟时间
tHL输出由高到低传输延迟时间
