74ls245 74LS244引脚图

74ls245引脚图

总线驱动器74LS244和74LS245经常用作三态数据缓冲

器，74LS244为单向三态数据缓冲器，而74LS245为双向三态

数据缓冲器。单向的内部有8个三态驱动器，分成两组，分别

由控制端 和2G 控制； 双向的有16个三态驱动器，每个

方向8个。在控制端 有效时( 为低电平)，由DIR端控制

驱动方向：DIR为“1”时方向从左到右(输出允许)，DIR为“0”

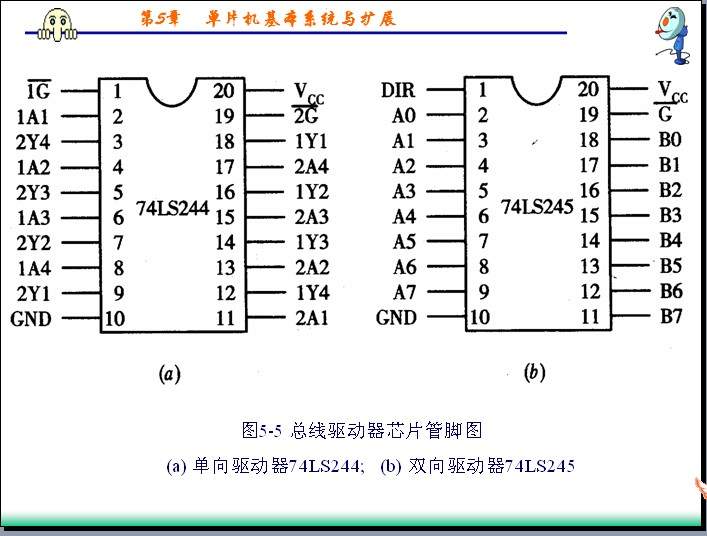

时方向从右到左(输入允许)。74LS244和74LS245的引脚图如

图5-5所示。
