UC3843简介
UC3843是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。其它的保护特性包括输入和参考欠压锁定，各有滞后、逐周电流限制、可编程输出静区时间和单个脉冲测量锁存。
UC3843特点
微调的振荡器放电电流，可精确控制占空比。
电流模式工作到500KHZ
自动前馈补偿
锁存脉宽调制，可逐周限流
内部微调的参考电压，带欠压锁定
大电流图腾柱输出 欠压锁定，带滞后
低启动和工作电流
直接与安森美半导体的SENSEFET产品接口

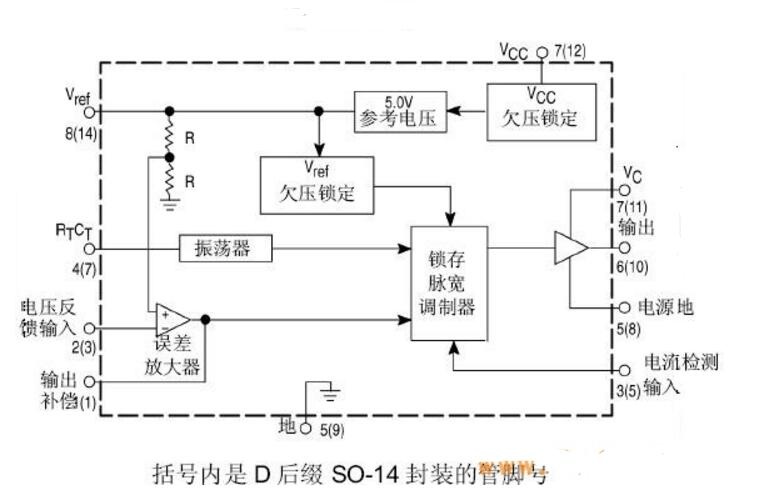

uc3843内部结构框图
UC3843引脚图及引脚功能说明

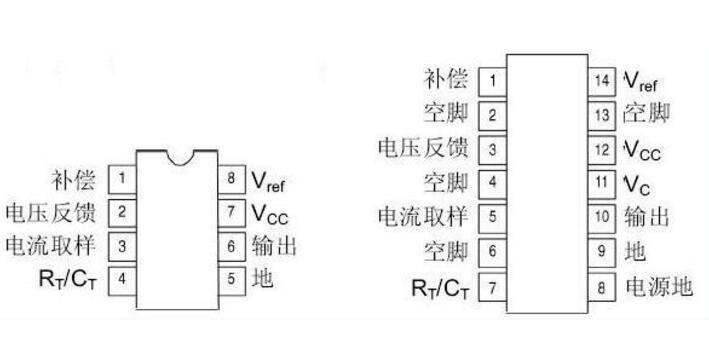

UC3843引脚图

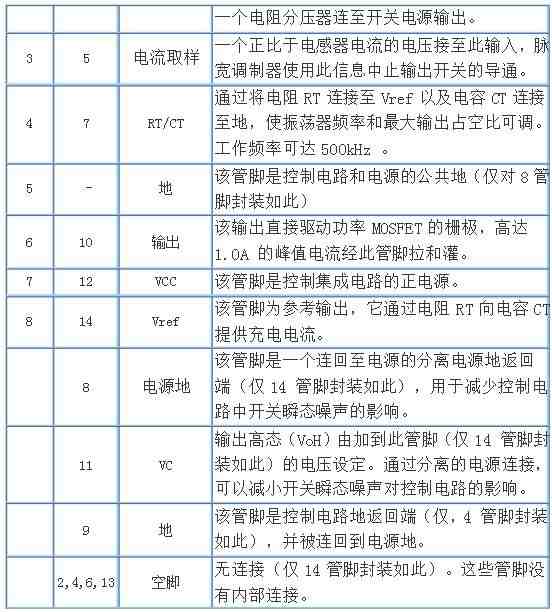

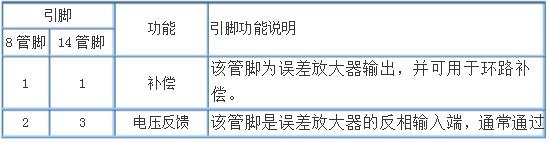

引脚功能
