tda7294概述
TDA7294是意法微电子（SGS-THOMSON Microelectronics）在上世纪九十年代推出的AB类单片式音频功放集成电路，一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色，广泛应用在HiFi领域，如家庭影院、有源音箱、高性能电视机等领域。
tda7294主要特点
■宽电源电压范围：±10V ~±40V
■高输出功率：70W（最高可100W）
■待机和静音功能
■无噪ON/OFF开关
■低噪声和低失真
■短路保护和过热保护

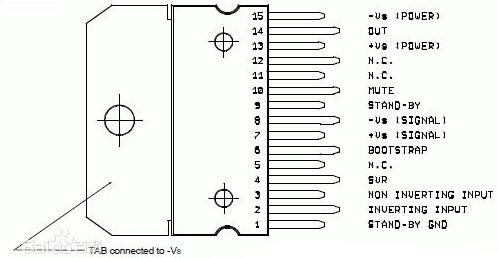

tda7294引脚及功能
1脚为待机端；
2脚为反相输入端；
3脚为正相输入端；
4脚接地；
5、11、12脚为空脚；
6脚为自举端；
7脚为+Vs（信号处理部分）；
8脚为-Vs（信号处理部分）；
9脚为待机脚；
10脚为静音脚；
13脚为+Vs（末级）；
14脚为输出端；
15脚为-Vs（末级）。

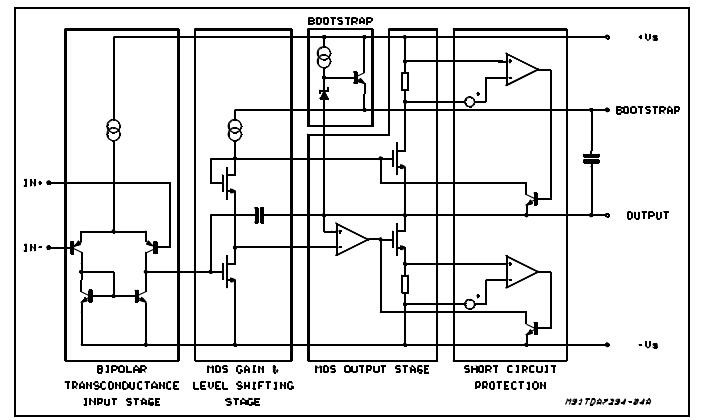

tda7294内部框图

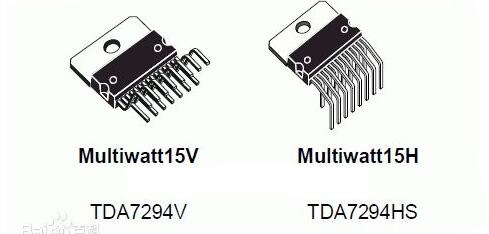

tda7294封装图

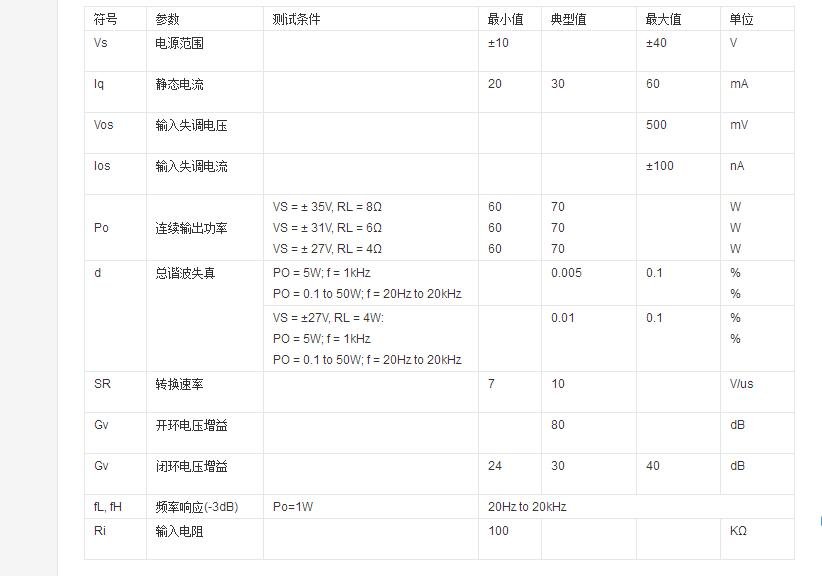

TDA7294基本电气参数
