传感器术语大全图解
项目
说明图
含义
检测距离
对射型
在对射型、回归反射型中
考虑到产品的分散和温度变化等，能稳定设定的最大检测距离。
标准状态下的实力值无论哪种方式都比额定检测距离更长。
回归反射型
扩散散射型
在扩散反射型中
对标准检测物体（白画纸），考虑到产品的分散和温度变化等，能稳定设定的最大检测距离。
标准状态下的实力值无论哪种方式都比额定检测距离更长。
限定反射型
在限定反射型中
如左图的光学系统，设计时使投光轴与受光轴在检测物体的表面以同样的倾斜角 θ 交叉。
在该光学系统中，从物体发出的正反射光能稳定检测出的距离范围为检测距离。因此，检测距离根据其下限和上限，表现为「10～35mm」。（→参见1296页）
标记传感器
在标记传感器中
如左图的光学系统，设计时使受光轴相对于和检测物体垂直的投光轴在θ交叉。
因此受光部将不受检测物体的正反射光影响，而只接受扩散反射光，可对检测物体的「颜色」进行检测。
设定范围/检测范围
距离设定型
在距离设定型中
可对物体的检测位置限度进行设定。相对于标准检测物体（白画纸）可设定的范围称为设定范围。
被设定的位置作为限度，将能检测物体的范围称为检测范围。检测范围根据传感器的检测模式而不同，有时存在于设定位置开始的传感器一
侧（BGS模式），或远离设定位置的一侧（FGS模式）。（→参见1295页）
指向角
对射型、回归反射型
作为光电传感器可动作的角度范围。
差动的距离
扩散反射型、距离设定型
动作距离与回归距离的差。
一般用产品样本中相对于额定检测距离的比率来表示。
无感带
在标记传感器、距离设定型、限定反射型、扩散发射型、回归反射型中，将离透镜面近且远离投光区域、受光区域的区域称为”无感带”，在无感带中无法检测。
响应时间
从光输入的断续开始，到控制输出动作或回归为止的延迟时间称为「响应时间」。 在光电传感器中，一般动作时间（Ton）回归时间（Toff）。
项目
说明图
含义
遮光动作
DARK ON
遮光动作（DARK ON）的定义
是指在对射型中遮蔽投光光束等情况下，进入受光器的光量减少到标准以下时的输出动作，表示为动作模式：遮光时ON， DARK ON。
入光动作（LIGHT ON）的定义
是指在扩散反射型中，接近检测物体等情况下，进入受光器的光量增加到标准以上时的输出动作，表示为动作模式：入光时ON，LIGHT ON。
入光动作
LIGHT ON
使用环境亮度
使用环境亮度用受光器的受光面亮度表示，并将受光输出相对于200lx时的值变化±20％时的亮度定义为「使用环境亮度」。
并不是进行误动作之前的动作界限亮度。
标准检测物体
无论对射型或回归反射型，都将具有比光学系统的对角线长度更大直径的不透明体测杆作为标准检测物体。 一般在对射型中，将投?受光透镜的对角线长度作为标准检测物体的直径，而在回归反射型中则使用反射板的对角线长度。 根据反射板的标准物体的大小
在扩散反射型中，将比投光光束直径更大的白画纸作为标准检测物体。
最小检测物体
对射型、回归反射型的情况下，在额定检测距离上将灵敏度调整为稳定入光动作值，将可检测的最小检测物体作为代表例。
在反射型中，将灵敏度设定为最大，将可检测的最小检测物体作为代表例。
安装狭缝时的最小检测物体
对射型
在投、受光器两者上都安装狭缝，在额定检测距离上将灵敏度调整为进行正确入光动作的值，如左图所示，将检测物体沿狭缝的较长方向平行移动，将可检测的最小检测物体作为代表例。
特性数据的读法
对射型/回归反射型
平行移动特性
受光输出余度－距离特性
对射型的情况下：表示已固定投光器时，受光器的检测界限位置。
回归反射型的情况下：表示已固定传感器的位置时，回归反射伴的检测界限位置。
无论哪种情况下，旋钮均为MAX。被上下两侧的线围住的区域是可检测区域。
设置多个对射型的情况下，为了避免相互干扰，需要图示1.5倍的区域。
受光输出余度用对灵敏度进行最大设定情况下的数值来表示。
上述为额定检测距离为15m的机型的示例。在额定检测距离中，能读取约6倍的受光输出余度。
扩散反射型
动作区域特性
检测距离-检测物体的大小特性
表示将标准检测物体沿Y方向（与光轴垂直的方向）移动时，检测开始的位置。在图中，向下侧弯曲的图表，是将检测物体从下侧移动时的图表。
表示根据检测物体的大小和表面颜色的不同，检测距离变化的情况。
这些是相对于标准检测物体的值，检测物体如果发生变化，动作区域、检测距离也发生变化。
扩散反射型/回归反射型
检测物体的宽度与动作区域

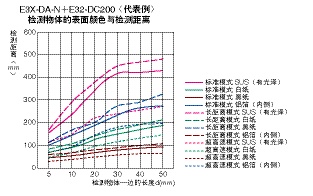

检测物体的表面颜色与检测距离
表示根据检测物体的宽度不同，传感器的动作区域的变化。
各个图表中围住的区域，是相对于各个检测物体宽度的动作区域。
使用反射型的光电传感器时，检测物体的表面颜色和光泽将对检测距离和动作区域产生影响。
表示检测物体表面的反射率越高，检测距离越长。
检测物体的表面颜色、光泽与动作区域
表示反射率最低最黑的检测物体的动作(检测)区域最小。
由于SUS和铝箔有光泽，所以检测距离变长，但光在表面不会扩散反射，进行正反射， 所以动作区域比使用白纸时更狭窄。
